怎么实测定出控制程序的最小稳定周期？

从 100 μs 逐档压低周期，每档记录 ISR 执行时间与 CPU 占用：43 条路由实测执行 4.86–4.99 μs，于是 5.00 μs 是临界、4.50 μs 已过载（110.8%）。判据只有一条：执行时间必须小于周期。

把周期从 100 μs 一档一档往下压，每档同时记录中断服务程序的执行时间。43 条路由的实测执行时间是 4.86–4.99 μs，所以 5.00 μs 时 CPU 占用 99.9%（临界），4.50 μs 时 110.8%（过载）。最小稳定周期不是试出来的经验值，它是执行时间上界加上几十纳秒的结果。

现象

「能跑起来、串口还在打印」并不等于没有超时。超载时的典型表现很隐蔽：

表现	容易被误认为
输出周期偶尔跳一拍	负载波动、传感器噪声
看门狗复位，间隔几十秒到几分钟	偶发干扰、电源不稳
监控计数增长速度比预期慢	通信丢包、上报抖动
长时间运行后复位，短时间测试正常	温度漂移、元件问题

四种表现都不指向「中断没跑完」，因为它们看起来像外部问题。但根因可能是同一个：中断执行时间已经超过周期，下一次中断已经挂起，而你测的那一档本来就是过载的。

原因

判据可以写成一个比值：

CPU 占用 = ISR 执行时间 ÷ 中断周期

比值 > 100%：这一拍没算完，下一拍又来了，必然丢周期。表现是时间复杂度崩塌，而不是算术出错。
比值 ≈ 100%：理论上刚好，但任何一个额外开销（一次总线竞争、一次分支预测失败）都会让它变成 >100%，所以这只是临界点，不是可用工作点。
比值 < 100%：能跑，但余量必须覆盖最坏情况，不是平均值。

第二点最容易被忽略：执行时间的平均值很小，不代表每次都很小。同一段代码在不同输入下可能走到不同分支，在 Cortex-M7 上一次分支预测失败约 12 个周期惩罚，一次缓存缺失可能是几十上百个周期。用平均值定档，等于把最坏情况留给现场。

怎么做

四步，一套可复现的扫描流程。

第一步：固定被测程序。 同一个控制程序、同一份固件、同一块板，不要在中途改编译选项——-O0 与 -O2 之间可能是数倍差距，混在一起测没有意义。

第二步：从宽到窄扫。 定时器重装载值（ARR）按倍数递减，每档稳定运行一段固定时间：

100 μs（ARR 13600）→ 50 → 20 → 10 → 8 → 7 → 6 → 5.5 → 5.0 → 4.5 μs

第三步：每档采两个数。 中断入口记时间戳算周期，中断入口与出口各记一次算执行时间；两组都用 DWT 周期数，换算时除以当时主频。

/* 中断入口 */
uint32_t t_in = DWT_CYCCNT;
/* ... 中断体 ... */
uint32_t t_out = DWT_CYCCNT;

uint32_t exec_cycles = t_out - t_in;        /* 执行时间 */
/* 周期：与上一次入口时间戳相减 */
uint32_t period_cycles = t_in - last_in;
last_in = t_in;

第四步：算占用率并找拐点。 占用率突然贴近 100% 的那一档就是临界；越过它之后出现丢周期或复位，就是过载。

验证

43 条路由的实测结果（同一个程序，逐档压周期）：

周期	ARR	ISR 执行时间	CPU 占用	状态
100.0 μs	13600	5.0 μs	5.0%	正常
20.0 μs	2720	4.9 μs	24.7%	正常
10.0 μs	1359	4.87–4.95 μs	49.5%	正常
7.00 μs	951	4.87–4.94 μs	70.6%	正常
6.00 μs	815	4.86–4.96 μs	82.6%	需留意
5.00 μs	679	4.86–4.99 μs	99.9%	临界
4.50 μs	611	4.87–4.99 μs	110.8%	过载

注意第三列几乎不动：周期改了 20 倍，执行时间稳定在 4.86–4.99 μs（抖动 60 ns）。 这正是可以用「执行时间上界 ÷ 目标周期」反推周期的原因——执行时间不随周期变化。

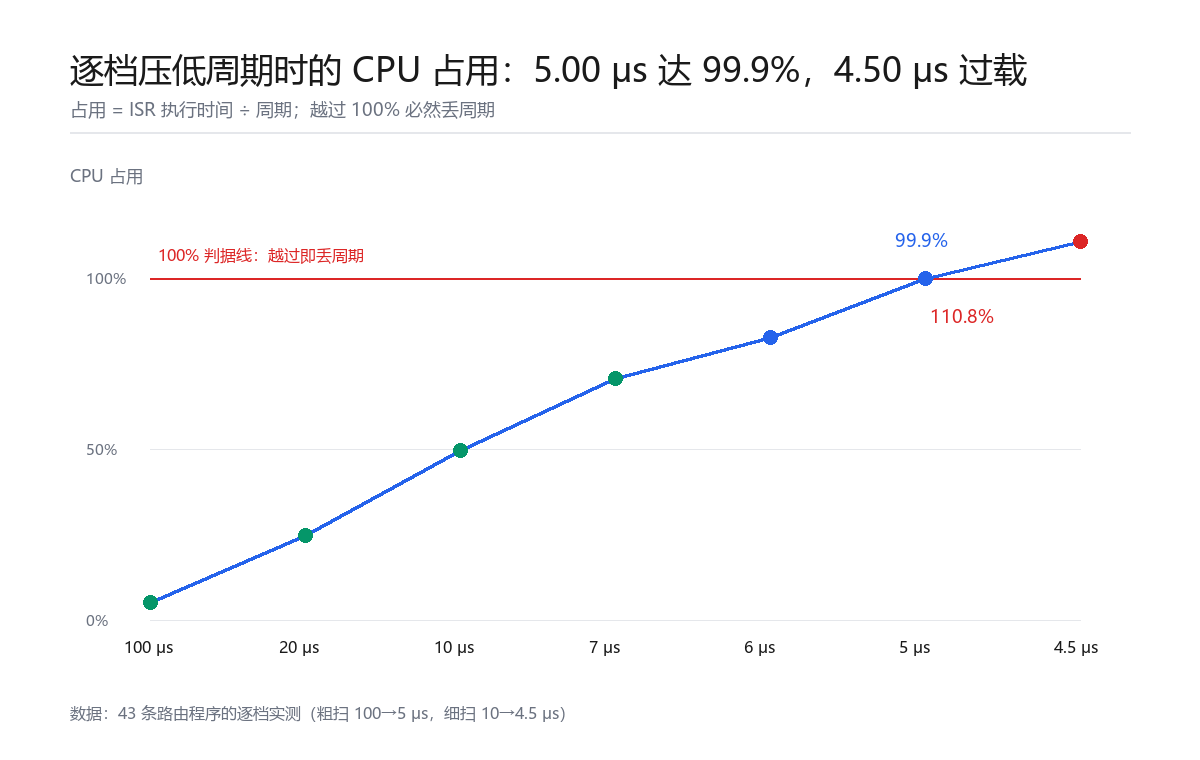

折线图：43 路由逐档压周期的 CPU 占用实测

改前改后的对照：

决策方式	改前：凭「跑到 4 μs 还没崩」定档	改后：按执行时间上界定档
周期选择	4.5 μs（实测已过载 110.8%）	5.00 μs（99.9%，或留余量取 7 μs）
依据	短期观察没报错	执行时间上界 ÷ 目标占用率
风险	偶发丢拍、长时间跑必复位	可论证

旁证：换一个更吃 CPU 的配置，结论会同步变化。20 条路由在 -O0 编译下执行时间为 27.4 μs，100 μs 周期只占 27.4%——同一硬件、不同编译选项与原语数量，最小周期差了好几倍。所以「这个芯片能跑多快」这种说法没有意义，必须绑定程序与编译配置。

边界

结论只在同一固件、同一块板、同一编译选项下成立；换 -O 级别、改 Flash 等待周期、调整中断优先级，数字都会变。
用平均值算占用率会低估风险，定档应按「观测到的最大执行时间」而不是均值。
示波器看输出周期跳拍比看 CPU 占用更直接；两者应交叉验证。
若系统里有其他中断或 DMA 大量占用总线，ISR 的实际执行时间会被拉长，此时测得的占用率是乐观值。
5.00 μs 这一档即使能跑也不建议作为工作点：99.9% 占用意味着没有任何余量吸收突发开销。

最后验证于 2026-10-29 · STM32H723ZG（RM0468）· 43 路由测试程序 · DWT 周期计数
