用调试器 halt 看 MCU，为什么会看到「系统死了」？
halt 会一起冻结内核、定时器计数与 DMA 请求链：GPIO 停止更新、周期计数不再增长，而且 halt 后读到的外设寄存器常是 0 或旧值。改用 RTT、DTCM 环形缓冲、GPIO 心跳三种非侵入手段，才能看到真实状态。
因为 halt 停的不只是 CPU。定时器计数、DMA 请求链、以及由 DMA 搬运的输出更新，全都依赖内核继续运行；内核一停，整条链路断在半路。此时你在调试器里看到的 GPIO 输出寄存器、DMA 使能位，往往已经是「被冻住的中间态」——用它判断系统死活，结论一定是错的。
现象
一套 100 μs 周期的控制固件，正常运行时有三个可观察量：周期计数在增长、GPIO 每周期翻转、DMA 每周期搬运一次。用调试器 halt 之后：
| 观察点 | halt 后看到 | 直觉结论 | 实际含义 |
|---|---|---|---|
| 周期计数（样本数） | 不再增长 | 引擎挂了 | 内核停了，当然不再计数 |
| GPIO 输出寄存器 | 读回 0 或旧值 | 输出断了 | halt 改变了外设状态，读数不可信 |
| DMA 使能位 | 有时读出 0 | DMA 配置被破坏 | 冻结瞬间的中间状态 |
| 定时器计数寄存器 | 不再变化 | 定时器坏了 | 定时器被调试器一起停了 |
四个现象指向同一个原因，很容易被误判成「四个独立故障」。
原因
三板斧，逐层递进。

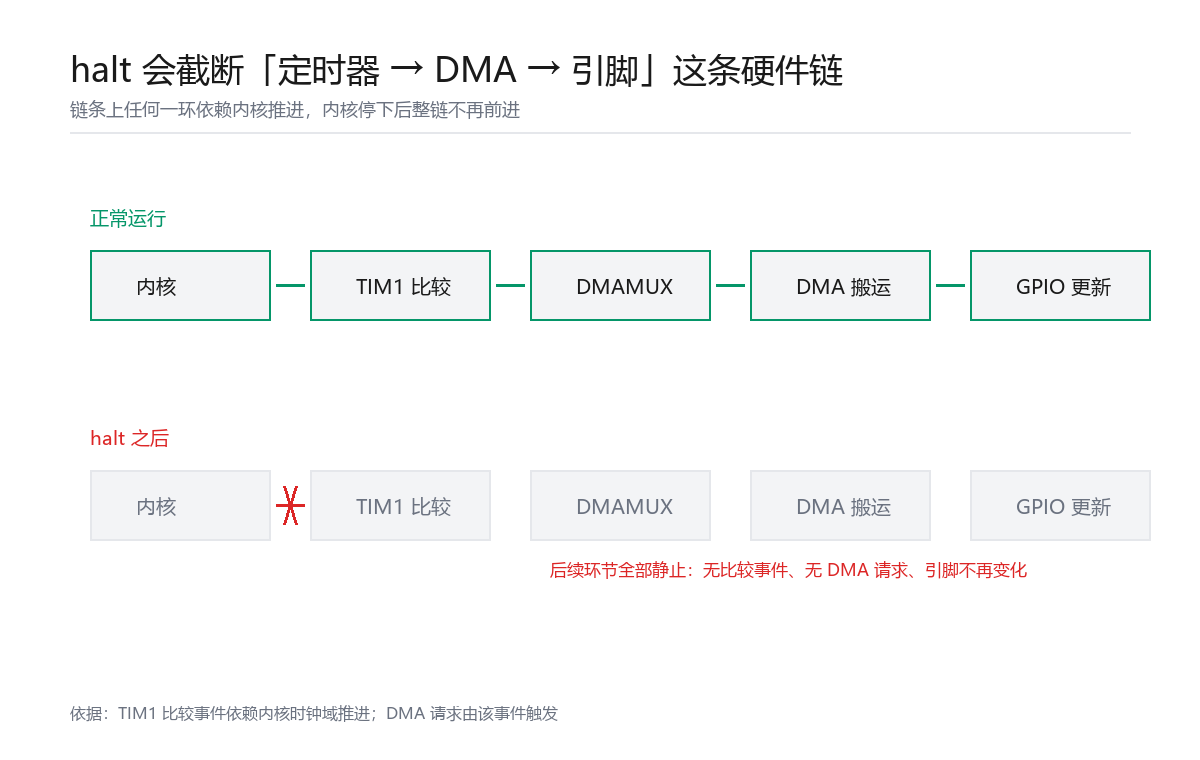

1. 内核停 → 定时器停。 调试器 halt 会停住内核时钟域，依赖它推进的定时器计数随之停止。没有计数更新，就没有比较匹配事件。
2. 没有匹配事件 → 没有 DMA 请求。 输出更新链是「定时器比较匹配 → 触发 DMA → 搬影子缓冲到输出寄存器」。这条链的第一环断了，后面全不发生。
3. 调试访问本身会干扰总线。 用调试器高频轮询读内存或外设寄存器，会占用总线并插入访问周期；即使不 halt，被测系统的时序也已经变了。所以「用调试器实时看」这个做法，本质上是在测量一个被自己改变了的系统。
一句话：观测手段的侵入性，决定了观测结果的可信度。 想知道系统在真实运行时是什么状态，就不能让它停下来，也不能频繁打断它。
怎么做
三种非侵入手段，按推荐顺序排列。
① RTT：内存读写，不打断内核。
固件在 RAM 里放一个控制块，通过它往环形缓冲写日志；主机侧只读这块内存，不需要 halt。
# -a 是搜索起点，-s 是搜索长度，两者共同覆盖控制块地址
py -3 -m pyocd rtt -t stm32h723xx -a 0x20008000 -s 0x1000
这里有一个常被误解的地方：控制块在 0x20008800，命令却写 0x20008000。两个地址不矛盾——-a 给的是搜索窗口的起点，-s 给窗口长度，窗口范围是 0x20008000 ~ 0x20009000，0x20008800 落在其中。RTT 的做法是在窗口内找控制块魔数，而不是直接假定地址。
固件侧每 100 ms 上报一次状态，主机侧看到的是一行：
S=183000 P=23978..24022 R=40 E=1
S 是累计周期数，P 是周期区间（单位是 DWT 周期，换算要除以当时主频），R 是活跃路由数，E 是引擎运行标志。
② DTCM 环形缓冲：事后取证。
中断里每隔 N 个周期写一条记录到固定缓冲区，写满即停；之后一次性读出。记录期间系统完全按正常节奏运行，不被打断。
/* 中断入口：一次 32 位写，开销约 1 个时钟周期 */
if (rec_enable && rec_idx < REC_N) {
rec_buf[rec_idx++] = DWT_CYCCNT;
if (rec_idx >= REC_N) rec_enable = 0; /* 满了自动停，避免覆盖 */
}
缓冲区放在 DTCM（零等待），典型配置是 128 条记录。这个方法特别适合抓「偶发异常」：先让它跑，跑完再取出原始样本做统计分析，比实时观察更接近真实。
③ GPIO 心跳 + 逻辑分析仪：物理真值。
中断入口翻转一个固定引脚，外部接逻辑分析仪。
GPIOE_ODR ^= (1u << 2); /* 每进一次中断翻转一次 */
这条路径不经过任何软件缓冲，也不受调试器影响——它给出的是物理世界里真实发生的电平变化，是三者里最不可能骗人的一个。代价是占用一个引脚，且只能看出「有没有在跑、节奏如何」，看不出内部数值。
验证
判据是「同一套固件，两种观测方式是否给出一致结论」。
| 判断方式 | 改前：halt 后读数 | 改后：RTT 或心跳 |
|---|---|---|
| 引擎是否在跑 | 样本数不增长 → 判为「死机」 | 样本数持续增长（100 μs 周期下每秒约 +10,000） |
| 输出是否更新 | 输出寄存器读回 0 → 判为「断路」 | 逻辑分析仪可见每周期一个边沿 |
| 是否有偶发超时 | 看不到 | 环形缓冲里可直接统计离群样本占比 |
100 μs 周期意味着每秒 10,000 次中断，这个数量级本身也是交叉校验：RTT 上报的 S 在 10 秒内增长约 100,000，说明节奏正确；增长明显偏慢则可能真的掉周期。
边界
- 内核主频很高时（例如 544 MHz），SWD 时钟与内核时钟域差异变大，读写可能整体超时；此时只能降低主频调试，或完全依赖板上的日志与心跳。
- RTT 需要固件预留一块不可被覆盖的 RAM 与控制块结构；没有预留时该手段不可用。
- 环形缓冲深度固定，写满即停；它适合抓短窗口内的细节，不适合长时间连续记录。
- GPIO 心跳只能证明「中断在发生」，不能证明「计算结果正确」；要验证数值仍需读 WIRE 或通过通信口上报。
- 三种手段都要求固件主动配合，属于「设计时就要留出观测通道」，不能事后临时加。
最后验证于 2026-10-29 · STM32H723ZG 型号（LQFP144，RM0468）· pyOCD · SEGGER RTT
